Каталог продукции Запорная арматура Кран шаровой разборный полнопроходной 11с67п PN16 Кран разборный КШ.Р.Ф.032.016.П/П ст.20

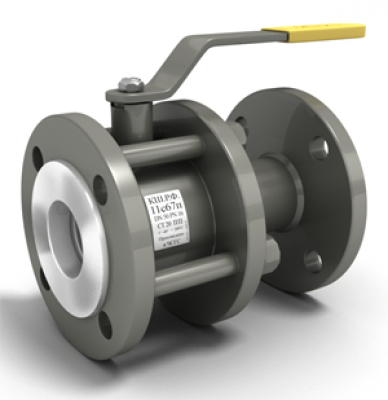

Кран разборный КШ.Р.Ф.032.016.П/П ст.20

Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.

Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27

2 544,00 ₽
В корзину
Кран разборный КШ.Р.Ф.032.016.П/П ст.20
  • Описание
  • Характеристики
  • Корпус: углеродистая сталь 20 (исполнение 2), сталь 09Г2С (исполнение 3)
  • Шпиндель: коррозионно-стойкая сталь 20Х13
  • Шар: коррозионно-стойкая сталь: DN 25-32: 20X13; DN 40-65: AISI 304; DN 80-150: AISI 409
  • Уплотнение шпинделя: EPDM, фторсилоксановый эластомер
  • Подшипник скольжения: фторопласт Ф-4
  • Уплотнение шара: фторопласт Ф-4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилаксанового эластомера

Управление

DN 25-150: рукоятка из окрашенной углеродистой стали с полимерным наконечником

DN 150: рекомендуется механический редуктор с червячной передачей

Фланцы

Присоединительные размеры по ГОСТ 33259

Основные технические характеристики

DN
PN
Обозначение по каталогу
d
D
 D1 D2 n отв h H I L Масса, кг
25 16 КШ.Р.Ф.025.016.П/П.02 24 115 85 14 4 52 152 158 127 3,7
25 40 КШ.Р.Ф.025.040.П/П.02 24 115 85 14 4 52 152 158 127 3,7
32 16 КШ.Р.Ф.032.016.П/П.02 30 135 100 18 4 36,5 108 220 140 5,5
32 40 КШ.Р.Ф.032.025.П/П.02 30 135 100 18 4 36,5 108 220 140 5,5
40 16 КШ.Р.Ф.040.016.П/П.02 40 145 110 18 4 37 116 220 165 7
40 40 КШ.Р.Ф.040.040.П/П.02 40 145 110 18 4 37 116 220 165 7
50 16 КШ.Р.Ф.050.016.П/П.02 49 158 125 18 4 35,5 121 220 180 8,2
50 40 КШ.Р.Ф.050.040.П/П.02 49 158 125 18 4 35,5 121 220 180 8,2
65
16
КШ.Р.Ф.065.016.П/П.02
63
178
  145   18   4  55 155 315 200 13,5
80
16
КШ.Р.Ф.080.016.П/П.02
75
195
 160 18 4 55 165 315 210 14,9
100
16
КШ.Р.Ф.100.016.П/П.02
100
245
 180  18  8 71  197 525 230 27,1
125
16
КШ.Р.Ф.125.016.П/П.02
125
280
   210  18 8 68 213  525  255 40,3
150 16 КШ.Р.Ф.150.016.П/П.02 148 330  240 22 8 73,5 235 525 280 49,5
