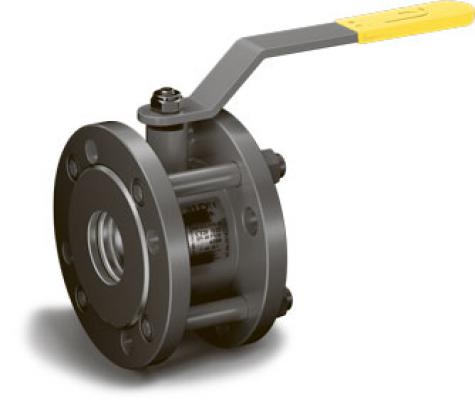

Компактный КШ.Р.Ф.Р.025.016.П/П L=66 ст.20

Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.

Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27

2 712,00 ₽
В корзину
Компактный КШ.Р.Ф.Р.025.016.П/П L=66 ст.20
  • Характеристики

Спецификация материалов

  • Корпус: углеродистая сталь 20 (исполнение 2), сталь 09Г2С (исполнение 3)
  • Шпиндель: коррозионно-стойкая сталь 20Х13
  • Шар: коррозионно-стойкая сталь: DN 25-32: 20X13; DN 40-65: AISI 304; DN 80: AISI 409
  • Уплотнение шпинделя: EPDM, фторсилоксановый эластомер
  • Подшипник скольжения: фторопласт Ф-4
  • Уплотнение шара: фторопласт Ф-4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилаксанового эластомера

Управление

DN 25-80: рукоятка из окрашенной углеродистой стали с полимерным наконечником

Фланцы

Присоединительные размеры по ГОСТ 33259

Основные технические характеристики

DN
PN
Обозначение по каталогу
d
D
 D1 D2 n отв h H I L Масса, кг
25 16 *КШ.Р.Ф.025.016.П/П.02 24 115 85 14 4 52,7 152 158 66 3,1
32 16 *КШ.Р.Ф.032.016.П/П.02 30 135 100 18 4 37 108 158 80 4,7
40 16 *КШ.Р.Ф.040.016.П/П.02 40 145 110 18 4 37,6 117 158 86 5,3
50 16 *КШ.Р.Ф.050.016.П/П.02 45 158 125 18 4 36,1 122 220 100 6,8
65
16
*КШ.Р.Ф.065.016.П/П.02
63
178
  145   18   4

55,7

 155 220 110 8,8
80
16
*КШ.Р.Ф.080.016.П/П.02
75
195
 160 18 4 55,7 165 220 130 11,4
