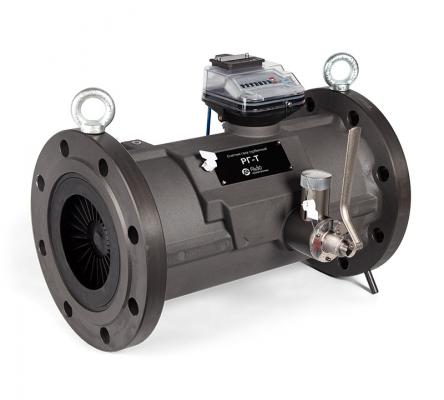

Турбинный счетчик газа РГ-Т G400/1,6 (Ду100)

Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.

Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27

Производитель ООО «РАСКО Газэлектроника»

267 600,00 ₽
В корзину
  • Описание
  • Характеристики

Турбинный счетчик газа РГ-Т предназначен для коммерческого либо технологического измерения (учета) объемов плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения. Счетчики могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.

Технические характеристики

  • Типоразмер счетчика от G65 до G4000.
  • Расход от 5 до 6500 м3/ч.
  • Условный диаметр — от DN50 до DN300.
  • Рабочее давление — Pn16 и Pn100.
  • Диапазон измерения — 1:20 (по запросу — до 1:50).
  • Корпус счетчика изготавливается из анодированного высокопрочного алюминия или углеродистой стали.
  • Счетный механизм по умолчанию изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению.
  • Счетный механизм может поворачиваться на 355°.
  • Имеется возможность компактного монтажа счетчика с использованием прямых участков не менее 2 DN до счетчика.
  • Возможен горизонтальный и вертикальный монтаж счетчика.

Турбинный счетчик газа РГ-Т отображает рабочий объем газа с помощью восьмиразрядного счетного механизма. С помощью НЧ датчика импульсов рабочий объем газа может быть передан на электронный корректор объема газа для приведения к стандартным условиям.

Турбинный счетчик газа РГ-Т является счетчиком газа скоростного типа. Поток измеряемого газа заставляет вращаться алюминиевое колесо турбинки. Количество оборотов турбинного колеса пропорционально прошедшему объему газа, частота оборотов пропорциональна фактическому расходу газа. Вращение турбинного колеса передается через магнитную муфту и редуктор на счетный механизм.

Рабочий расход газа может передаваться на электронные корректоры объема газа с помощью низкочастотного (НЧ) датчика импульсов. В НЧ датчике импульсов размещен дополнительный контрольный геркон, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).

Частоту вращение турбинного колеса также можно получить с помощью одного или двух высокочастотных (ВЧ) датчиков. Сигнал ВЧ датчика позволяет точно определять мгновенный расход газа. ВЧ датчик может использоваться в счетчиках газа отдельно или в дополнение к НЧ датчику.

Параметр Значение
Температура газа: от −30 °C до +60 °C
Температура окружающей среды: от −40 °C до +60 °C
Рабочее давление: Pn16 и Pn100 в зависимости от типоразмера и материала корпуса
Класс защиты: IP 67
Материалы:
• Корпус счетчика Алюминиевый сплав /
углеродистая сталь
• Ротор турбины: Алюминиевый сплав
• Счетная голова: Стабилизированный к ультрафиолетовому излучению полимер
Взрывозащита Ex ia IIB T4
Перегрузка: Кратковременно до 1,25 Qмакс
Счетный механизм: Восьмиразрядный механический роликовый
Импульсный выход: 1 НЧ-выход,
опционально 1 ВЧ-выход
или 2 ВЧ-выхода
Соединения:
• Отбор давления: 1 отверстие с резьбой ¼" NPT
• Температура: 1 гильза с резьбой G ¼" (опция)

Допустимые пределы погрешности:

Qmin ≤ Q < 0,1Qmax: ±2,0%

0,1 Qmax ≤ Q ≤ Qmax: ± 1,0%

По запросу:

Qмин ≤ Q < Qмакс: ± 0,9%

Все турбинные счетчики РГ-Т изначально откалиброваны в пределах стандартных погрешностей измерения. Опционально доступно исполнение с уменьшенной величиной погрешности.

Турбинные счетчики РГ-Т показывают стабильные и воспроизводимые результаты измерений.

Измерительный картридж предназначен для сборки в корпусе, работающем под давлением, с помощью уплотнительных колец. Это делает счетчик газа РГ-Т устойчивым к любым нагрузкам при кручении и изгибе, возникающим при монтаже газопроводов.

Калибровочная характеристика турбинного расходомера РГ-Т остается неизменной в процессе эксплуатации благодаря высококачественным шарикоподшипникам, а также высокоточной обработке корпуса и всех движущихся частей. Колесо турбины перед сборкой счетчика подвергается динамической балансировке. После механической обработки все алюминиевые детали, включая колесо турбины, подвергаются твердому анодированию для повышения устойчивости к механическому износу и химическим воздействиям, что обеспечивает длительный срок службы счетчика и стабильность его метрологических характеристик.

Основная информация по типоразмерному ряду турбинных счетчиков газа РГ-Т

Наименование Ду,
мм
Типо-размер G Qmax,
м3
Qmin,
м3
ВЧ,
имп./м3
НЧ,
имп./м3
Потеря давления,
мбар
РГ-Т G65 DN50 50 65 100 5 105000 10 8,8
РГ-Т G100 DN80 80 100 160 8 26000 1 2,8
РГ-Т G160 DN80 80 160 250 12,5 26000 1 5,6
РГ-Т G250 DN80 80 250 400 20 26000 1 11,6
РГ-Т G160 DN100 100 160 250 12,5 13500 1 0,3
РГ-Т G250 DN100 100 250 400 20 13500 1 6,2
РГ-Т G400 DN100 100 400 650 32,5 13500 1 12,4
РГ-Т G400 DN150 150 400 650 32,5 5000 1 2,3
РГ-Т G650 DN150 150 650 1000 50 5000 1 6,7
РГ-Т G1000 DN150 150 1000 1600 80 5000 1 11,5
РГ-Т G650 DN200 200 650 1000 50 2200 1 0,7
РГ-Т G1000 DN200 200 1000 1600 80 2200 1 1,8
РГ-Т G1600 DN200 200 1600 2500 125 2200 1 4,2
РГ-Т G1000 DN250 250 1000 1600 80 1900 0,1 4,0
РГ-Т G1600 DN250 250 1600 2500 125 1900 0,1 8,0
РГ-Т G2500 DN250 250 2500 4000 200 1900 0,1 12,4
РГ-Т G1600 DN300 300 1600 2500 125 1200 0,1 3,0
РГ-Т G2500 DN300 300 2500 4000 200 1200 0,1 6,4
РГ-Т G4000 DN300 300 4000 6500 325 1200 0,1 12,9

* Счетчики с диапазонами расходов газа до 1:50 возможны по запросу.

Ду, мм Крепление
Pn 16 Pn 100
50 4 x M16 4 x M24
80 8 x М18 8 x M24
100 8 x М18 8 x М30
150 8 x М22 12 x М33
200 12 x М22 12 x М36
250 12 x М26 12 x М39
300 12 x М26 16 x М42
