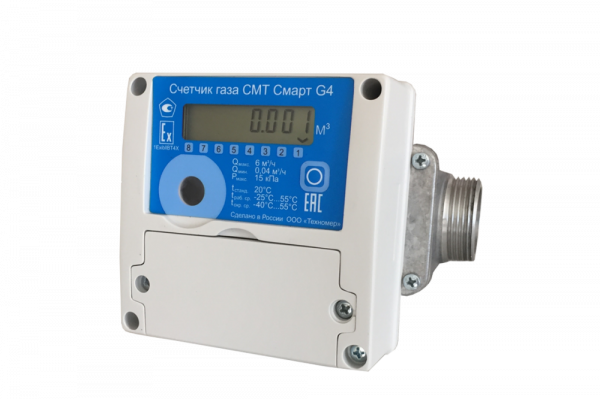

Счетчик газа СМТ-СМАРТ
Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.
Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27
- Описание
- Характеристики
- Габаритные размеры
- Документация
Смарт-функции
- Измерение объема природного газа, приведенного к стандартным условиям.
- Прямой метод измерения.
- Надежная защита от внешних несанкционированных воздействий, искажающих результаты измерений.
- Система диагностики работоспособности счетчика.
- Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа.
- Передача данных по каналам GPRS over TCP, LoRaWAN, оптическому каналу.
- Сбор и анализ данных выполняется программным комплексом «Газсеть», установленным на серверах поставщика и потребителя газа.
- Автономная работы счетчика не менее 10 лет.
| Характеристика | Значение |
| Диапазон измеряемых расходов в зависимости от типоразмера счетчика | G4 – от 0,04 м3/ч до 6 м3/ч 1:160 G6 – от 0,06 м3/ч до 10 м3/ч 1:160 G10 – от 0,1 м3/ч до 16 м3/ч 1:160 |
| Измеряемая среда | природный газ по ГОСТ 5542–2014 |
| Измерение стандартного объема | tст=20?С Pст= 760 мм.рт.ст. (101,325 кПа) |
| Основная относительная погрешность, % | ± 3 от Qмин до 0,1Qмакс ± 1,5 от 0,1Qмакс до Qмакс |
| Дополнительная погрешность вне диапазона температур от +15 ?С до +25 ?С на каждые 10 ?С отклонения от границы диапазона | ±0,4% |
| Потеря давления ΔP при Qмакс, Па: G4/G6 | 150/250/250 |
| Порог чувствительности, л/час: G4/G6 | 6/10/16 |
| Максимальное рабочее избыточное давление измеряемой среды, кПа, не более | 15 |
| Температура окружающей среды, ?С | от -40 до + 55 |
| Температура рабочей среды, ?С | от -25 до + 55 |
| Степень защиты от воздействия окружающей среды | ip65 |
| Каналы передачи данных | Оптический канал, GSM/GPRS телеметрия, LoRaWAN |
| Режимы работы телеметрии | 1 раз в сутки (режим для ввода в эксплуатацию) 1 раз в декаду 1 раз в месяц |
| Срок службы съемного элемента питания телеметрии | Не менее 10 лет (при декадном режиме работы телеметрии) |
| Архивы | Интервальный (часовой архив + архив событий) Суточный Архив изменений Архив телеметрии Системный архив |
| Программное обеспечение | ПО «Газсеть: Стандарт» - ПО для интерактивного сбора данных по оптическому каналу связи ПО «Газсеть: Комбыт» - ПО для автоматизированного сбора данных по TCP/IP и CSD-каналу связи |
| Габаритные и присоединительные размеры | G4/G6 l=175, b=120, h=110, d=G1¼ G10 l=225, b=120, h=130, d=G1¾ |
Счетчики СМТ-Смарт в составе ПТК «Газсеть»
| ПО «Газсеть: Стандарт» (интерактивный опрос) |
Программное обеспечение для сбора/обработки/анализа данных, собранных по оптическому каналу связи. Может использоваться в качестве клиентского места для ПК «Газсеть: Комбыт» |
| ПК «Газсеть: Комбыт» (серверное ПО верхнего уровня) |
Позволяет осуществлять автоматическую передачу архивов со счетчиков газа СМТ-Смарт на сервер сбора данных по каналу TCP/IP. На каждом этапе передачи/обработки информации узла учета газа, выполняется контроль целостности данных. |
| Программный модуль «Газсеть: Онлайн» | Позволяет организовать доступ к данным счетчика СМТ-Смарт Потребителю газа со смартфона или планшета, через личный кабинет. |
| Программный модуль «Газсеть: Шлюз» | Организует канал передачи данных по технологии SOAP во внешние информационные системы, в том числе ИУС-ГАЗ. |
| ПК «Газсеть: Экстра» (серверное ПО верхнего уровня) |
Анализ полученных данных, выявлению нештатных ситуаций, коммерческий учет, печать отчетов и экспорт данных во внешние информационные системы. Выгрузка данных в xml-формате с последующей интеграцией в 1С (АИС-РНГ, АИС-Регионгаз) данных счетчиков газа СМТ-Смарт. Полная автоматизация передачи данных от счетчика газа до биллинговых систем, систем учета и анализа баланса. |
