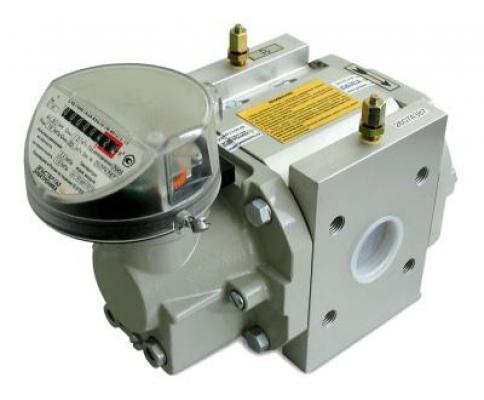

Ротационный счетчик RVG

Предназначение

Агрегат используется при потребности проведения коммерческого и технологического учёта объёмов газа, имеющих неагрессивную структуру, очищенных и осушенных. Это может быть пропан, азот, газы инертной, городской и природной группы, воздух, а также прочие, задействуемые в теплоэнергетических системах коммунальной отрасли, промышленных предприятий и на прочих направлениях.

Принцип функционирования

Принцип действия ротационного счётчика основан на методе выдавливания конкретного объёма газа за счёт воздействия на него вращающихся роторов. Этот объём формируется за счёт объёма измерительного блока самого датчика и оснований двух роторов, вращение которых проходит в разные стороны. Вращательный момент посредством редуктора и муфты на магнитной основе переходит к 8-ми разрядному счётному устройству, регистрирующему число оборотов и тот объём газа, который счётчик пропустил через себя.

Регистрация газового объёма проходит при рабочих условиях. Приведение полученного результата к стандартным условиям требует наличия у счётчика особого электронного корректора. Это могут быть модели корректора объема газа ЕК 270, ТС220.

Отличительные аспекты

• Измерение расходов варьируется в пределах 0,6 м³/ч - 650 м³/ч;
• Показатели рабочего давления в пределах 1,6 МПа;
• Измерение расходов в пределах 1:160;
• Температурный диапазон:
  • рабочей среды - −30 до +70°С;
  • окружающего пространства - −40 до +70°С.
• Граница допустимой относительной погрешности при основном исполнении:
  • до ±1% в пределе расходов от 0,1Qмакс до Qмакс;
  • до ±2% при расходе от Qmин до 0,1Qмакс.
• Границы приемлемой относительной погрешности при дополнительном исполнении и наличии маркировки «У»:
  • до ±1% в пределах расхода от 0,05Qмакс до Qмакс;
  • до ±2% при расходе от Qmин до 0,05Qмакс;
• Интервал поверки составляет 5 лет.

Основные параметры ротационного счетчика RVG

• отличные метрологические показатели;
• обширный спектр вымеряемых расходов;
• минимальная утеря давления внутри счётчика;
• высокая скорость действия и отличная точность при импульсном формате функционирования;
• отсутствие требований касательно длины прямого участка, показателей несоосности между трубопроводной системой и измерительным прибором и уровня трубопроводной некруглости;
• возможность вертикального и горизонтального монтажа;
• отсутствие зависимости точности измерительного процесса от параметров газа и его давления;
• взаимодействие с электронными корректорами различных моделей;
• интегрирование с датчиками высоко- и среднечастотного диапазона и корректорами по газорасходу;
• энергетическая независимость.
