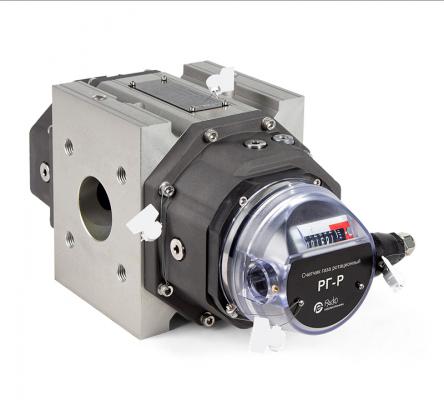

Счетчик газа РГ-Р G160 (Ду80)

Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.

Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27

Производитель ООО «РАСКО Газэлектроника»

228 000,00 ₽
В корзину
  • Счетчик газа РГ-Р G160 (Ду80)
  • Счетчик газа РГ-Р G160 (Ду80)

Дополнительные опции и исполнения счетчика газа РГ-Р, RABO

 ОБОЗНАЧЕНИЕ      КРАТКИЕ ХАРАКТЕРИСТИКИ   ЦЕНА, руб.
Расш. диапазона          Qmax/Qmin=50                   9 660
Расш. диапазона          Qmax/Qmin=65                  10 728
Расш. диапазона          Qmax/Qmin=80                  11 796
Расш. диапазона          Qmax/Qmin=100                13 344
Расш. диапазона          Qmax/Qmin=130                14 652
Расш. диапазона          Qmax/Qmin=160                16 668
Расш. диапазона          Qmax/Qmin=200                20 352
Расш. диапазона          Qmax/Qmin=250                22 638

  • Описание
  • Характеристики

Ротационный счетчик газа РГ-Р предназначен для коммерческого либо технологического измерения (учета) очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения. Счетчики могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.

Благодаря низкой потере давления ротационные счетчики РГ-Р подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах с низким давлением газа.

Технические характеристики

  • Размер счетчика от G16 до G1000.
  • Расход от 0,4 до 1600 м3/ч.
  • Условный диаметр от DN 50 до DN 200.
  • Рабочее давление Pn16.
  • Диапазон измерения — до 1:250.
  • После установки не требуется специального обслуживания кроме замены масла не реже одного раза в 5 лет
  • Корпус измерителя изготовлен из анодированного высокопрочного алюминия.
  • Счетная голова изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению.
  • Счетная голова вращается на 355°.
  • Не требуется установки прямых участков до и после счетчика.
  • Возможен горизонтальный и вертикальный монтаж счетчика.

Ротационный счетчик газа РГ-Р отображает рабочий объем газа с помощью восьмиразрядного счетного механизма. С помощью НЧ датчика импульсов рабочий объем газа может быть передан на электронный корректор объема газа для приведения к стандартным условиям.

Ротационный счетчик газа РГ-Р является счетчиком газа объемного типа. В корпусе счетчика находятся два 8-образных вращающихся ротора, не соприкасающихся друг с другом. Вращение роторов синхронизируется специальной зубчатой передачей вне измерительной камеры. При вращении роторов измерительная камера циклически заполняется и освобождается от газа, перемещая строго определенный объем газа со входа счетчика на выход.

Рабочий расход газа может передаваться на электронные корректоры объема газа с помощью низкочастотного (НЧ) датчика импульсов. В НЧ датчике импульсов размещен дополнительный контрольный геркон, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).

Параметр Значение
Температура газа: от −30 °C до +55 °C
Температура окружающей среды: от −40 °C до +55 °C
Рабочее давление: Pn16
Класс защиты: IP 65
Материалы:
• Корпус счетчика: Алюминиевый сплав
• Роторы: Алюминиевый сплав
• Счетная голова: Стабилизированный к ультрафиолетовому излучению полимер
Взрывозащита 1 Ex ib IIB T4 Gb X
Перегрузка: Кратковременно до 1,25 Qмакс
Счетный механизм: Восьмиразрядный механический роликовый
Импульсный выход: 1 НЧ-выход,
опционально 2 НЧ-выхода
Соединения:
• Отбор давления: 2 отверстия во фланцах
• Температура: 2 отверстия для установки гильз

Допустимые пределы погрешности:

Qmin ≤ Q < 0,05 Qmax: ±2,0%

0,05 Qmax ≤ Q ≤ Qmax: ± 1,0%

По запросу:

Qмин ≤ Q < Qмакс: ± 0,9%

Все ротационные счетчики РГ-Р изначально откалиброваны в пределах стандартных погрешностей измерения. Опционально доступно исполнение с уменьшенной величиной погрешности.

Ротационные счетчики РГ-Р показывают стабильные и воспроизводимые результаты измерений. Конструкция корпуса и внутренних деталей, работающих под давлением, оптимизирована для обеспечения максимальной устойчивости к нагрузкам на кручение и изгиб.

Долговечность ротационного счетчика РГ-Р обеспечивается высококачественным шарикоподшипниками и высокоточной обработкой корпуса и всех движущихся частей. Роторы перед сборкой счетчика подвергается динамической балансировке. После механической обработки все алюминиевые детали, включая роторы, подвергаются твердому анодированию для повышения устойчивости к механическому износу и химическим воздействиям, что обеспечивает длительный срок службы счетчика и стабильность его метрологических характеристик.

Основная информация по ротационным счетчикам газа РГ-Р

Наименование DN,
мм
G-тип Qmin,
м3
Qmax,
м3
Диапазон измерения
расхода газа
НЧ,
имп/м3
Потеря давления,
мбар
РГ-Р G16 DN50 50 16 0,5 25 1:50 10 1,0
РГ-Р G25 DN50 50 25 0,5 40 1:80 10 1,5
РГ-Р G40 DN50 50 40 0,5 65 1:130 10 3,0
РГ-Р G65 DN50 50 65 0,4 100 1:250 10 4,6
РГ-Р G100 DN80 80 100 0,6 160 1:250 1 5,0
РГ-Р G160 DN80 80 160 1,0 250 1:250 1 6,2
РГ-Р G160 DN100 100 160 1,0 250 1:250 1 6,2
РГ-Р G250 DN80 80 250 1,6 400 1:250 1 8,0
РГ-Р G250 DN100 100 250 1,6 400 1:250 1 8,0
РГ-Р G400 DN100 100 400 2,5 650 1:250 1 9,0
РГ-Р G400 DN150 150 400 4,0 650 1:160 1 4,3
РГ-Р G650 DN150 150 650 6,0 1000 1:160 1 5,0
РГ-Р G1000 DN200 200 1000 10,0 1600 1:160 0,1 6,5



Габаритные и присоединительные размеры

Размеры корпуса для ротационных счетчиков газа РГ-Р от G16 до G400 (DN 100)
Размеры корпуса для ротационных счетчиков газа РГ-Р от G16 до G400 (DN 100)
Размеры корпуса для ротационных счетчиков газа РГ-Р от G400 (DN 150) до G1000
Размеры корпуса для ротационных счетчиков газа РГ-Р от G400 (DN 150) до G1000
Типоразмер G Размеры Вес, кг
Ду, мм C, мм A, мм B, мм H, мм L, мм K, мм
PN16
16* 50 326 205 121 176 171 125 9
25* 50 326 205 121 176 171 125 9
16 50 378 230 148 220 171 125 11,5
25 50 378 230 148 220 171 125 11,5
40 50 378 230 148 190 171 125 11,5
65 50 378 230 148 190 171 125 11,5
100* 80 413 247 166 220 171 125 15
100 80 444 259 185 260 241 160 23
160 80 467 271 196 244 241 160 27,5
160 100 467 271 196 244 241 160 23
250 80 572 322 250 244 241 160 39
250 100 572 322 250 244 241 180 40
400 100 720 397 323 240 241 180 48,5
400 150 688 378 310 460 450 240 102
650 150 826 447 379 460 450 240 125
1000 200 932 500 432 460 600 295 145

Типоразмеры G16, G25, G100 имеют компактные исполнения при одинаковом DN с базовым  исполнением.
