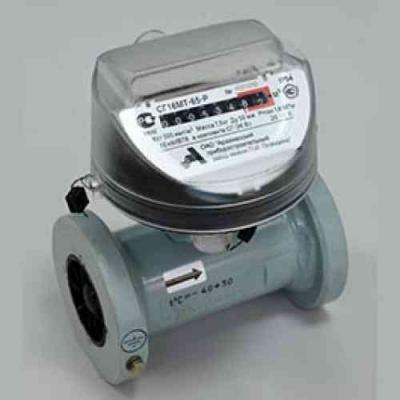

Счетчик газа СГ-16МТ-65-Р
Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.
Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27
- Описание
- Характеристики
Предназначение счетчика газа СГ
Агрегат применяется при потребности проведения измерительных мероприятий объёмов неагрессивного, имеющего неоднородную химическую структуру, осушённого и избавленного от разного рода примесей природного газа, азота, воздуха и иных газов, входящих в неагрессивную группу. Измерения допустимы при плотности до 0,67 кг/м3 и плавной смене потоков.
Газовый СГ16МТ-Р счётчик актуален на участках, имеющих давление не более 1,6 Мпа, модель СГ75МТ-Р – в пределах 7,5 Мпа.
Принцип функционирования
Принцип действия подразумевает задействование энергии газового потока для прокручивания турбинки, имеющей повышенную чувствительность. Взаимодействие её с потоком газа обеспечивает вращение со скоростью, которая пропорциональна тому скоростному режиму, который характерен для газового потока.
Посредством муфты на магнитной основе и механического редуктора происходит суммирование числа оборотов турбинки с задействованием при этом особого счётного механизма, отображающего тот объём газа, который прошёл через счётчик за измерительный период с соблюдением рабочих условий.
Основные параметры
- Диапазон рабочего расхода: 8 м3/ч - 4000 м3/ч.
- Сечение по условному проходу: Ду50 - Ду200.
- Наибольшее рабочее газовое давление: 1,6 МПа; 7,5 МПа.
- Измерительный диапазон Qmin/Qmax:
- 1:10 – для СГ16МТ-100-Р;
- 1:12,5 – для СГ16МТ-100-Р-1;
- 1:20 – для СГ16(75)МТ-250…4000-Р-2;
- 1:25 – для СГ16МТ-250…650-Р-3;
- 1:30 – для СГ16МТ-800…4000-Р-3.
- Температурный диапазон:
- Среды измерений: -20 °С - +50 °С;
- Окружающей среды: -40 °С - +70 °С.
- Параметры допустимой погрешности относительного характера:
- В пределах расхода Qt - Qmax; ± 1%;
- В пределах расхода Qmin - Qt; ± 2%,
- Qt – переходная точка смены значения погрешности:
- СГ16МТ-100-Р (-Р-1): 0,2Qmax;
- СГ16(75)МТ-250…4000-Р-2: 0,1Qmax;
- СГ16МТ-250…4000-Р-3: 0,05Qmax;
- Интервал поверки составляет 5 лет.
