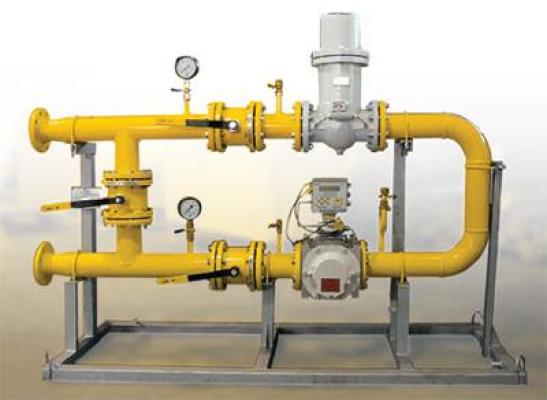

Пункт учета газа ПУГ-Р рамное исполнение для коммерческого учета газа
Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.
Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27
Опросный лист
- Характеристики
- Состав
|
Наименование параметра |
Значение |
|
Рабочее давление на входе не более, МПа |
1,6 |
|
Диапазон температуры рабочей среды, °С |
от минус 20 до + 60 |
|
Диапазон температуры окружающей среды для ПУГ без системы обогрева, °С |
от минус 20 до + 60 |
|
Диапазон температуры окружающей среды для ПУГ с системой обогрева, °С |
минус 20 до + 60 |
|
Ряд возможных Ду входного трубопровода, мм |
50, 80, 100, 150, 200, 250, 300 |
|
Ряд возможных Ду выходного трубопровода, мм |
50, 80, 100, 150, 200, 250, 300 |
|
Пределы допускаемой основной относительной погрешности измерения расхода газа в единицах объёма газа приведённого к стандартным условиям, %: |
|
|
на базе комплекса СГ-ЭК-Т1 (используется турбинный счётчик газа СГ16-МТ) |
|
|
в диапазоне расходов от Qмин до 0,2Qмах; в диапазоне расходов от 0,2 Qмах до Qмах. |
± 2,5 ± 1,5 |
|
на базе комплекса СГ-ЭК-Т2 (используется турбинный счётчик газа TRZ) |
|
|
в диапазоне расходов от Qмин до 0,2Qмах; в диапазоне расходов от 0,1 Qмах до Qмах. |
± 2,5 ± 1,5 |
|
на базе комплекса СГ-ЭК-Р (используется ротационный счётчик газа RABO, РВГ) |
|
|
в диапазоне расходов от Qмин. до 0,1 Qмах; в диапазоне расходов от 0,1 Qмах. до Qмах. |
± 2,5 ± 1,5 |
Пункт учета газа серии ПУГ-Р включает в себя следующее оборудование:
- фильтр газа серии ФГ16, оснащенный индикатором перепада давления серии ДПД16, либо фильтр газа другой серии;
- манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;
- измерительный комплекс СГ-ЭК на базе ротационного счетчика газа RABO, РВГ, турбинного счетчика газа TRZ, турбинного счетчика газа СГ, либо диафрагменного счетчика ВК для измерения объема, прошедшего через пункт газа, приведенного к стандартным условиям;
- датчик разности давления для контроля перепада давления на счётчике газа в процессе его эксплуатации;
- запорную арматуру;
- устройство обводного газопровода (байпас).
Комплектуется согласно заказу потребителя.
Примечание:
В случае применения в ПУГ диафрагменного счетчика ВК значение максимального рабочего давления измеряемого газа равно 0.05 МПа.
Примечание:
По требованию заказчика ПУГ-Р может быть оснащен комплексом для автоматического сбора, хранения и дистанционной передачи данных.
