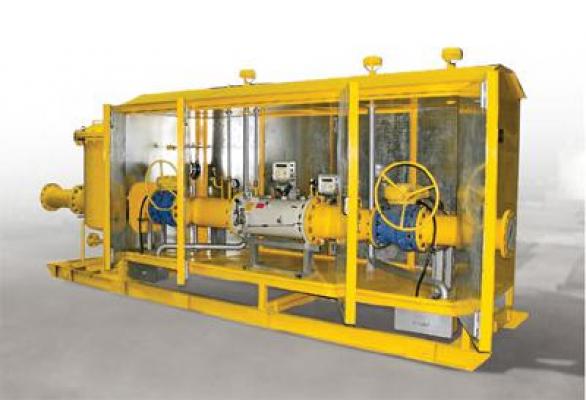

Пункт учёта газа ПУГ-Ш4-1000 (1600, 2500, 4000, 6500) исполнение в шкафу Ш4 для коммерческого учета газа
Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.
Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27
Опросный лист
- Характеристики
- Состав
- Габаритные размеры
|
Наименование параметра |
Значение |
|
Рабочее давление на входе не более, МПа |
1,6 |
|
Диапазон температуры рабочей среды, °С |
от минус 20 до +60 |
|
Диапазон температуры окружающей среды для ПУГ без системы обогрева, °С |
от минус 20 до +60 |
|
Диапазон температуры окружающей среды для ПУГ с системой обогрева, °С |
минус 40 до +60 |
|
Ряд возможных Ду входного трубопровода, мм |
150, 200, 250, 300 |
|
Ряд возможных Ду выходного трубопровода, мм |
150, 200, 300 |
|
Пределы допускаемой основной относительной погрешности измерения расхода газа в единицах объёма газа приведённого к стандартным условиям, %: |
|
|
на базе комплекса СГ-ЭК-Т1 (используется турбинный счётчик газа СГ16-МТ) |
|
|
в диапазоне расходов от Qмин до 0,2Qмах; |
±2,5 |
|
в диапазоне расходов от 0,2 Qмах до Qмах. |
±1,5
|
|
на базе комплекса СГ-ЭК-Т2 (используется турбинный счётчик газа TRZ) |
|
|
в диапазоне расходов от Qмин до 0,2Qмах; |
±2,5 |
|
в диапазоне расходов от 0,1 Qмах до Qмах. |
±1,5
|
|
на базе комплекса СГ-ЭК-Р (используется ротационный счётчик газа RАВО, РВГ) |
|
|
в диапазоне расходов от Qмин. до 0,1 Qмах; |
±2,5 |
|
в диапазоне расходов от 0,1 Qмах. до Qмах. |
±1,5
|
Типы средств измерения и значения измеряемых расходов газа
|
Шифр изделия |
1-я измерительная линия |
2-я измерительная линия |
|||||||
|
Тип счётчика газа |
Qmin, м3/ч |
Qmax, м3/ч |
Ду, мм |
Тип счётчика газа |
Qmin, м3/ч |
Qmax, м3/ч
|
Ду, мм |
||
|
ПУГ-Ш4-1000Т/О-1 |
TRZ G650 |
32 |
1000 |
150 |
- |
- |
- |
- |
|
|
*ПУГ-Ш4-1000Т/1000Т-1(2) |
TRZ G650 |
32 |
1000 |
150 |
TRZ G650 |
32 |
1000 |
150 |
|
|
ПУГ-Ш4-1000Т/650Т-1(2) |
TRZ G650 |
32 |
1000 |
150 |
TRZ G400 |
20 |
650 |
100 |
|
|
ПУГ-Ш4-1000Т/650Р-1(2) |
TRZ G650 |
32 |
1000 |
150 |
RАВО G400 |
6.5 |
650 |
100 |
|
|
ПУГ-Ш4-1000Т/400Т-1(2) |
TRZ G650 |
32 |
1000 |
150 |
TRZ G250 |
13 |
400 |
80 |
|
|
ПУГ-Ш4-1000Т/400Р-1(2) |
TRZ G650 |
32 |
1000 |
150 |
RАВО G250 |
4 |
400 |
100 |
|
|
ПУГ-Ш4-1000Т/250Р-1(2) |
TRZ G650 |
32 |
1000 |
150 |
RАВО G160 |
2.5 |
250 |
80 |
|
|
ПУГ-Ш4-1000Т/160Р-1(2) |
TRZ G650 |
32 |
1000 |
150 |
RАВО G100 |
1.6 |
160 |
80 |
|
|
ПУГ-Ш4-1000Т/100Р-1(2) |
TRZ G650 |
32 |
1000 |
150 |
RАВО G65 |
1 |
100 |
50 |
|
|
ПУГ-Ш4-1000Т/65Р-1(2) |
TRZ G650 |
32 |
1000 |
150 |
RАВО G40 |
1.3 |
65 |
50 |
|
|
ПУГ-Ш4-1000Т/40Р-1(2) |
TRZ G650 |
32 |
1000 |
150 |
RАВО G25 |
0.8 |
40 |
50 |
|
|
ПУГ-Ш4-1600Т/О-1 |
TRZ G1000 |
80 |
1600 |
150 |
- |
- |
- |
- |
|
|
*ПУГ-Ш4-1600Т/1600Т-1(2) |
TRZ G1000 |
50 |
1600 |
150 |
TRZ G1000 |
50 |
1600 |
150 |
|
|
ПУГ-Ш4-1600Т/1000Т-1(2) |
TRZ G1000 |
50 |
1600 |
150 |
TRZ G650 |
32 |
1000 |
150 |
|
|
ПУГ-Ш4-1600Т/650Т-1(2) |
TRZ G1000 |
50 |
1600 |
150 |
TRZ G400 |
20 |
650 |
100 |
|
|
ПУГ-Ш4-1600Т/650Р-1(2) |
TRZ G1000 |
50 |
1600 |
150 |
RАВО G400 |
6.5 |
650 |
100 |
|
|
ПУГ-Ш4-1600Т/400Т-1(2) |
TRZ G1000 |
50 |
1600 |
150 |
TRZ G250 |
13 |
400 |
80 |
|
|
ПУГ-Ш4-1600Т/400Р-1(2) |
TRZ G1000 |
50 |
1600 |
150 |
RАВО G250 |
4 |
400 |
100 |
|
|
ПУГ-Ш4-1600Т/250Р-1(2) |
TRZ G1000 |
50 |
1600 |
150 |
RАВО G160 |
2.5 |
250 |
80 |
|
|
ПУГ-Ш4-1600Т/160Р-1(2) |
TRZ G1000 |
50 |
1600 |
150 |
RАВО G100 |
1.6 |
160 |
80 |
|
|
ПУГ-Ш4-1600Т/100Р-1(2) |
TRZ G1000 |
50 |
1600 |
150 |
RАВО G65 |
1 |
100 |
50 |
|
|
ПУГ-Ш4-1600Т/65Р-1(2) |
TRZ G1000 |
50 |
1600 |
150 |
RАВО G40 |
1.3 |
65 |
50 |
|
|
*ПУГ-Ш4-2500Т/2500Т-1(2) |
СГ16-2500 |
125 |
2500 |
200 |
СГ16-2500 |
125 |
2500 |
200 |
|
|
ПУГ-Ш4-2500Т/1000Т-1(2) |
СГ16-2500 |
125 |
2500 |
200 |
TRZ G1000 |
50 |
1600 |
150 |
|
|
ПУГ-Ш4-2500Т/1600Т-1(2) |
СГ16-2500 |
125 |
2500 |
200 |
TRZ G650 |
32 |
1000 |
150 |
|
|
ПУГ-Ш4-2500Т/650Т-1(2) |
СГ16-2500 |
125 |
2500 |
200 |
TRZ G400 |
33 |
650 |
100 |
|
|
ПУГ-Ш4-2500Т/650Р-1(2) |
СГ16-2500 |
125 |
2500 |
200 |
RАВО G400 |
6.5 |
650 |
100 |
|
|
ПУГ-Ш4-2500Т/400Т-1(2) |
СГ16-2500 |
125 |
2500 |
200 |
TRZ G250 |
20 |
400 |
80 |
|
|
ПУГ-Ш4-2500Т/400Р-1(2) |
СГ16-2500 |
125 |
2500 |
200 |
RАВО G250 |
4 |
400 |
100 |
|
|
ПУГ-Ш4-2500Т/250Р-1(2) |
СГ16-2500 |
125 |
2500 |
200 |
RАВО G160 |
2.5 |
250 |
80 |
|
|
ПУГ-Ш4-2500Т/160Р-1(2) |
СГ16-2500 |
125 |
2500 |
200 |
RАВО G100 |
1.6 |
160 |
80 |
|
|
ПУГ-Ш4-4000Т/О-1 |
TRZ G4000 |
200 |
4000 |
250 |
- |
- |
- |
- |
|
|
ПУГ-Ш4-4000Т/1600Т-1(2) |
TRZ G4000 |
200 |
4000 |
250 |
TRZ G1000 |
80 |
1600 |
150 |
|
|
ПУГ-Ш4-4000Т/1000Т-1(2) |
TRZ G4000 |
200 |
4000 |
250 |
TRZ G650 |
50 |
1000 |
150 |
|
|
ПУГ-Ш4-4000Т/650Т-1(2) |
TRZ G4000 |
200 |
4000 |
250 |
TRZ G400 |
33 |
650 |
100 |
|
|
ПУГ-Ш4-6500Т/О-1 |
TRZ G4000 |
200 |
6500 |
300 |
- |
- |
- |
- |
|
|
ПУГ-Ш4-6500Т/650Т-1(2) |
TRZ G4000 |
200 |
6500 |
300 |
TRZ G400 |
33 |
650 |
100 |
|
|
ПУГ-Ш4-6500Т/650Р-1(2) |
TRZ G4000 |
200 |
6500 |
300 |
RАВО G400 |
6.5 |
650 |
100 |
|
|
ПУГ-Ш4-6500Т/400Т-1(2) |
TRZ G4000 |
200 |
6500 |
300 |
TRZ G250 |
20 |
400 |
80 |
|
|
ПУГ-Ш4-6500Т/400Р-1(2) |
TRZ G4000 |
200 |
6500 |
300 |
RАВО G250 |
4 |
400 |
100 |
|
|
ПУГ-Ш4-6500Т/250Р-1(2) |
TRZ G4000 |
200 |
6500 |
300 |
RАВО G160 |
2.5 |
250 |
80 |
|
*ПУГ с двумя одинаковыми измерительными линиями, оснащёнными однотипными счётчиками газа и одним общим выходом, может работать в режиме, когда измерение расхода газа производится одновременно по двум измерительным линиям. В этом случае расход газа, прошедшего через ПУГ, определяют, как сумму расходов по каждой измерительной линии.
Примечание:
ПУГ с двумя независимыми измерительными линиями, каждая из которых имеет собственный выход и собственный байпас, позволяет выполнять раздельный учёт газа, потребляемого двумя самостоятельными объектами.
Пункт учёта газа ПУГ-Ш4-1000(1600, 2500, 4000, 6500) включает в себя следующее оборудование:
- фильтр газа серии ФГ16, оснащенный индикатором перепада давления серии ДПД16, либо фильтр газа другой серии;
- манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;
- измерительный комплекс СГ-ЭК на базе ротационного счетчика газа RАВО, РВГ, турбинного счетчика газа TRZ, турбинного счетчика газа СГ для измерения объема, прошедшего через пункт газа, приведенного к стандартным условиям, либо счетчиками другой серии;
- датчик разности давления для контроля перепада давления на счётчике газа в процессе его эксплуатации*;
- запорную арматуру;
- устройство обводного газопровода (байпас);
- одну из следующих систем обогрева:
- электрическую систему обогрева (электрообогреватели, выполненные во взрывозащищённом исполнении);
- газовую систему обогрева (газовые обогреватели);
- водяную систему обогрева (система водяного отопления подключаемая к внешней тепломагистрали).
* Комплектуется согласно заказу потребителя.
Примечание:
По требованию заказчика ПУГ-Ш4 может быть оснащен комплексом для автоматического сбора, хранения и дистанционной передачи данных.
