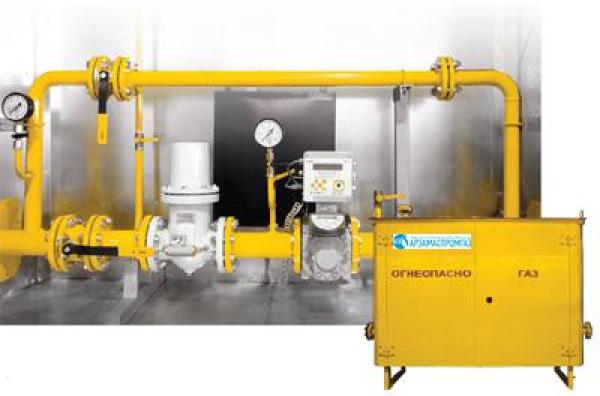

Пункт учёта газа ПУГ-Ш2-25 (40, 65, 100, 160, 250, 400, 650) исполнение в шкафу Ш2 для коммерческого учета газа
Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.
Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27
Опросный лист
- Характеристики
- Состав
- Габаритные размеры
Наименование параметра |
Значение |
Рабочее давление на входе не более, МПа |
1,6 |
Диапазон температуры рабочей среды, °С |
от минус 20 до +60 |
Диапазон температуры окружающей среды для ПУГ без системы обогрева, °С |
от минус 20 до +60 |
Диапазон температуры окружающей среды для ПУГ с системой обогрева, °С |
минус 40 до +60 |
Ряд возможных Ду входного трубопровода, мм |
50, 80, 100 |
Ряд возможных Ду выходного трубопровода, мм |
50, 80, 100 |
Пределы допускаемой основной относительной погрешности измерения расхода газа в единицах объёма газа приведённого к стандартным условиям, %: |
|
на базе комплекса СГ-ЭК-Т1 (используется турбинный счётчик газа СГ 16-МТ) |
|
в диапазоне расходов от Qмин до 0,2Qмах; |
±2,5 |
в диапазоне расходов от 0,2 Qмах до Qмах. |
±1,5
|
на базе комплекса СГ-ЭК-Т2 (используется турбинный счётчик газа TRZ) |
|
в диапазоне расходов от Qмин до 0,2Qмах; |
±2,5 |
в диапазоне расходов от 0,1 Qмах до Qмах. |
±1,5
|
на базе комплекса СГ-ЭК-Р (используется ротационный счётчик газа RАВО, РВГ) |
|
в диапазоне расходов от Qмин. до 0,1 Qмах; |
±2,5 |
в диапазоне расходов от 0,1 Qмах. до Qмах. |
±1,5
|
Пункт учета газа серии ПУГ-Ш2 -25(40, 65, 100, 160, 250, 400, 650) включает в себя следующее оборудование:
- фильтр газа серии ФГ16, оснащенный индикатором перепада давления серии ДПД16, либо фильтр газа другой серии;
- манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;
- измерительный комплекс СГ-ЭК на базе ротационного счетчика газа RVG, либо диафрагменного счетчика ВК для измерения объема, прошедшего через пункт газа, приведенного к стандартным условиям, либо счетчиками газа другой серии;
- датчик разности давления для контроля перепада давления на счётчике газа в процессе его эксплуатации*;
- запорную арматуру;
- устройство обводного газопровода (байпас);
- одну из следующих систем обогрева:
- электрическую систему обогрева (электрообогреватели, выполненные во взрывозащищённом исполнении);
- газовую систему обогрева (газовые обогреватели).
* Комплектуется согласно заказу потребителя.
Примечание:
В случае применения в ПУГ диафрагменного счетчика ВК значение максимального рабочего давления измеряемого газа равно 0.05 МПа.
Примечание:
По требованию заказчика ПУГ-Ш2 может быть оснащен комплексом для автоматического сбора, хранения и дистанционной передачи данных.
