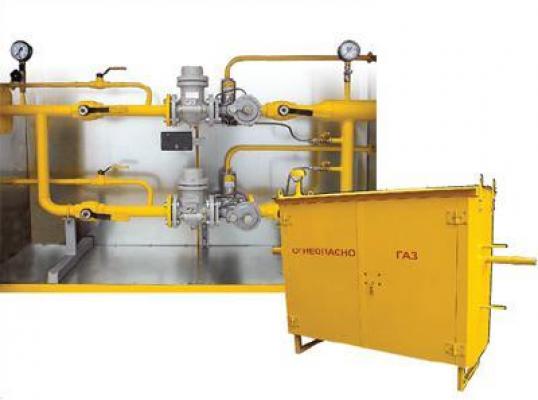

Пункты редуцирования газа серии ПРГ для коммерческого учета газа (шкафной)
Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.
Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27
Опросный лист
- Описание
- Характеристики
- Состав
- Обозначение
- Габаритные размеры
ПРГ могут быть использованы в системах газоснабжения сельских и городских населённых пунктов, а также на объектах промышленного и сельскохозяйственного назначения и предназначены для размещения и эксплуатации как в закрытых помещениях в диапазоне температур рабочей среды (газа) от минус 20°С до плюс 60°С и диапазоне температур окружающей среды от минус 20°С до плюс 60°С, так и на открытом воздухе в диапазоне температур рабочей среды (газа) от минус 20°С до плюс 60°С и диапазоне температур окружающей среды от минус 40°С до плюс 60°С.
При отрицательных температурах окружающего воздуха ниже минус 20°С нормальная работа ПРГ обеспечивается обогревом внутреннего объёма обогревательными устройствами, а также применением в конструкции специальных теплоизоляционных материалов.
В зависимости от требований заказчика ПРГ могут поставляться как в исполнении без обогрева, так и с электрической системой обогрева (отопление электрическими обогревателями), газовой системой обогрева (отопление газовым обогревателем) либо водяной системой обогрева (система водяного отопления, подключаемая к внешней тепломагистрали).
|
Наименование параметра |
Значение |
|
Рабочее давление на входе ПРГ не более, МПа |
0,6 либо 1,2 в зависимости от исполнения |
|
Диапазон настройки давления газа на выходе РВЫХ., кПа (мм. вд. ст.) |
2 (200) ... 60 (6000) |
|
Диапазон срабатывания предохранительного запорного клапана при понижении выходного давления |
не менее 0,5 РВЫХ. |
|
Диапазон срабатывания предохранительного запорного клапана при повышении выходного давления |
1,25 РВЫХ. |
|
Давление срабатывания предохранительного сбросного устройства |
1,15 РВЫХ. |
|
Диапазон температуры рабочей среды, °С |
- 20 ... + 60 |
|
Диапазон температуры окружающей среды для ПРГ без системы обогрева, °С |
- 20 ... + 60 |
|
Диапазон температуры окружающей среды для ПРГ с системой обогрева, °С |
- 40 ... + 60 |
|
Ряд возможных Ду входного трубопровода, мм |
50, 80, 100, 150 |
|
Ряд возможных Ду выходного трубопровода, мм |
50, 80, 100, 150, 200, 250, 300 |
|
Пределы допускаемой основной относительной погрешности измерения расхода газа |
|
|
на базе комплекса СГ-ЭК-Т1 (используется турбинный счётчик газа СГ16-МТ) |
|
|
в диапазоне расходов от Qmin до 0,2Qmax |
±2,5 |
|
в диапазоне расходов от 0,2 Qmax до Qmax |
±1,5 |
|
на базе комплекса СГ-ЭК-Т2 (используется турбинный счётчик газа TRZ) |
|
|
в диапазоне расходов от Qmin до 0,2Qmax |
±2,5 |
|
в диапазоне расходов от 0,2 Qmax до Qmax |
±1,5 |
|
на базе комплекса СГ-ЭК-Р (используется ротационный счётчик газа RABO, РВГ) |
|
|
в диапазоне расходов от Qmin до 0,1 Qmax |
±2,5 |
|
в диапазоне расходов от 0,2 Qmax до Qmax |
±1,5 |
ПРГ включает в себя следующее оборудование:
- линию редуцирования газа, включающую в себя:
- трубопровод;
- фильтр газа;
- контрольно-измерительные приборы для визуального контроля давления газа на входе и выходе пункта и контроля перепада давления на фильтре газа;
- измерительный комплекс СГ-ЭК, либо иные средства измерения расхода газа, позволяющие производить в автоматическом режиме измерения расхода газа в единицах объёма газа, приведённого к стандартным условиям*;
- регулятор давления газа;
- предохранительный запорный клапан (ПЗК)**;
- предохранительный сбросной клапан (ПСК);
- устройство обводного газопровода (байпас) с установленными на нём последовательно двумя отключающими устройствами, причём второе по ходу газа отключающее устройство обеспечивает плавное регулирование расхода газа, а также контрольным манометром и продувочным трубопроводом установленными на участке между отключающими устройствами;
- датчик разности давления для контроля перепада давления на счётчике газа в процессе его эксплуатации*;
- сигнализатор загазованности, формирующий сигнал тревоги в случае предельного значения степени загазованности внутри технологического блока*;
- охранную сигнализацию, формирующую сигнал тревоги в случае открытия дверей защитного металлического шкафа либо утеплённого бокса *;
- электрические осветительные приборы, выполненные во взрывозащищённом исполнении*;
- одну из следующих систем обогрева:
- электрическую систему обогрева (электрообогреватели, выполненные во взрывозащищённом исполнении);
- газовую систему обогрева (газовые обогреватели);
- водяную систему обогрева (система водяного отопления, подключаемая к внешней тепломагистрали);
- диафрагменный счётчик газа ВКР G1.6 для учёта газа, потребляемого на газовое отопление*;
- средства пожаротушения (самосрабатывающие порошковые огнетушители)*.
* Комплектуется согласно заказу потребителя.
** Допускается применение комбинированного регулятора давления газа со встроенными предохранительными устройствами (запорным клапаном (ПЗК).
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
ПРГ |
- |
Б |
- |
У |
- |
500 |
- |
Б |
- |
ГО |
- Пункт редуцирования газа
- Вид исполнения в зависимости от степени защиты от внешних условий:
- «P» – исполнение Р (рамное исполнение)
- «Ш» – исполнение Ш (шкафное исполнение)
- «Б» – исполнение Б (исполнение в боксе с термоизоляцией)
- Наличие функции учёта расхода газа:
- «У» – с учётом газа
- «-» – без учёта газа
- Максимальная пропускная способность
- Наличие байпасной линии либо резервной линии редуцирования:
- «Б» – с байпасом
- «Р» – с резервной линией редуцирования
- Вид системы обогрева:
- «БО» – без системы обогрева
- «ЭО» – электрическая система обогрева
- «ГО» – газовая система обогрева
- «ВО» – система водяного обогрева, подключаемая к внешней тепломагистрали
Габаритные размеры ПРГ-Ш (шкафное исполнение)
Габаритные размеры ПРГ-Б (исполнение в термобоксе)
