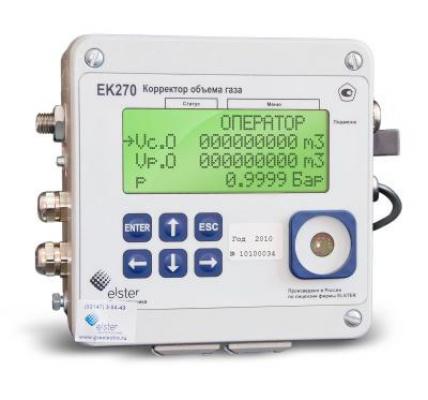

Корректор объема газа ЕК270
Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.
Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27
- Описание
- Характеристики
Корректор объема газа ЕК270 предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа — 760 мм. рт.ст., температура газа +20°С) путем вычисления коэффициента сжимаемости газа по ГОСТ 30319.2-2015 и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.
Дополнительно корректор ЕК270 комплектуется преобразователем перепада давления для измерения перепада давления на счетчике газа и преобразователем температуры окружающей среды. Наличие высокочастотного входа позволяет подключить к корректору ЕК270 среднечастотный датчик импульсов R300 или высокочастотные датчики импульсов A1K (для ротационных счетчиков газа) и А1S (для турбинных счетчиков газа) и точно вычислять мгновенный расход газа не только при стабильном, но и при импульсном режиме работы оборудования.
С помощью блоков питания и коммуникационных модулей серии БПЭК (БПЭК-02/М, БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04/Еx, БПЭК-05) может быть организована система дистанционного сбора данных. Для этого используются:
- Программный комплекс «СОДЭК Р Стандарт» версия 6.х — предназначенный для сбора данных с небольшого количества ЕК270 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу),
- Программный комплекс «СОДЭК Р Экстра» — предназначенный для сбора данных с большого количества корректоров ЕК270 и ТС220 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).
| Корпус | Алюминиевый сплав, промышленное исполнение |
| Размеры | Высота 200 мм, ширина 200 мм, глубина 102 мм |
| Вес | Не более 2,8 кг. |
| Класс защиты | IP 65 |
| Окружающая среда | −40°С до +60°С |
| Питание | 2 литиевых элемента питания (срок службы > 5 лет при стандартном режиме эксплуатации) |
| Клавиатура | 6-ти кнопочная плёночная клавиатура |
| Дисплей | 4-х строчный 20-ти символьный дисплей |
| Калибровочный замок | Находится внутри корректора, пломбируется навесной пломбой |
| Цифровые входы | 2 цифровых входа для подключения НЧ, СЧ и ВЧ датчиков; 1 цифровой вход для подключения сигнальных сообщений |
| Преобразователь давления газа | Встроенный в корпус корректора или выносной до 100м. (штуцер М12 ´ 0,5). Диапазоны давлений от 0,8 до 70 бар (от 0,08 — до 7 МПа) |
| Преобразователь перепада давления на счетчике | Внешний преобразователь, устанавливается на корпус корректора вместе с вентильным блоком. Диапазоны измерения перепада давления: 0 - 1,6 кПа, 0 - 2,5 кПа, 0 - 4 кПа, 0 - 6,3 кПа, 0 - 10 кПа, 0 - 16 кПа, 0 - 25 кПа, 40 кПа. |
| Преобразователь температуры газа в трубопроводе | Тип Pt500 (500П). Длина 50 мм Æ 4 мм, длина кабеля 1 м (стандартно). Диапазон измеряемой температуры от −30°С до 60°С. |
| Преобразователь температуры окружающей среды | Типа Pt500 (500П). Устанавливается в корпусе корректора или снаружи по требованию заказчика. |
| Относительная погрешность измерения давления |
0,35% |
| Относительная погрешность измерения температуры |
0,1 |
Приведенная погрешность измерения перепада давления |
0,1% |
| Дополнительная температурная погрешность измерения перепада давления |
0,1% на каждые 10°С |
| Относительная погрешность вычисления стандартного объема газа (с учетом погрешностей измерения давления и температуры) |
0,37% |
| Коэффициент сжимаемости | Вычисление в соответствие с ГОСТ Р 30319.2-2015 или программируемый как константа |
| Сигнальный выход | 2 цифровых выхода, программируемых для вывода импульсов (счётчики объёма); вывод сообщений тревога/предупреждение |
Интерфейс |
Оптический интерфейс в соответствие с IEC 61107. Внутренний программно переключаемый интерфейс RS232 / RS485 для стационарного подключения |
