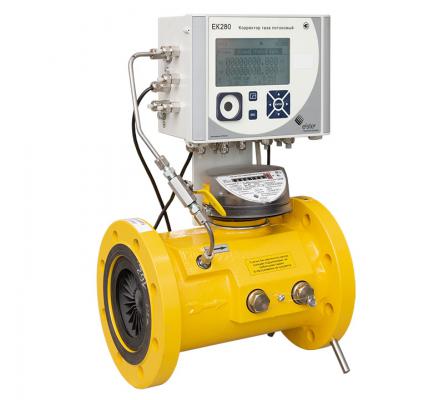

Измерительный комплекс СГ-ЭК-Т-2500/1,6 на базе турбинного счетчика газа TRZ, исп.2+ЕК280 (Ду250)
Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.
Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27
Производитель ООО «РАСКО Газэлектроника»
- Описание
- Характеристики
Комплексы для измерения количества газа СГ-ЭК (далее по тексту — комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее — газ), приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях счетчиками газа турбинными или ротационными и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.
Комплексы СГ-ЭК могут применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.
Состав
Комплекс СГ-ЭК состоит из корректора объема газа и счетчика газа в зависимости от исполнения:
- СГ-ЭК-Р со счетчиком газа ротационным;
- СГ-ЭК-Т со счетчиком газа турбинным;
Принцип работы
Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными или ротационными при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.
Основные характеристики
- Диаметр условного прохода Ду,мм:
- СГ-ЭК-Р: Ду50...Ду100.
- СГ-ЭК-Т: Ду50...Ду300;
- Максимальное рабочее давление:
- с ротационным счетчиком газа: 1,6 МПа;
- с турбинным счетчиком газа: 1,6 МПа; 6,3 МПа; 10,0 МПа — в зависимости от типоразмера счетчика;
- Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
- Диапазон измерения температуры рабочей среды комплекса СГ-ЭК: от −23 °С до +60 °С.
- Диапазон температур окружающей среды комплекса СГ-ЭК: от −40 °С до +60 °С.
- Диапазон температур, при котором объем газа приводится к стандартным условиям: от −23°С до + 60°С.
- Межповерочный интервал 5 лет.
- Электропитание:
- от двух литиевых элементов питания со сроком службы не менее 5 лет;
- от внешнего источника питания.
- Установка во взрывоопасной зоне.
Выполняемые функции
- Вычисление приведенного к стандартным условиям объема газа;
- Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов — суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
- Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса
- Дистанционная передача данных архива и технологических данных с помощью программного комплекса СОДЭК Р;
- Периодический вывод данных на принтер, оснащенный последовательным портом;
- Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
- Архивирование основных измеряемых и вычисляемых параметров;
- Почасовая запись данных в архив за 9 месяцев;
- Ввод и изменение исходных условий и данных (процедура настройки);
- Возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).
- Возможность работы по подставному значению расхода.
- Контроль температуры окружающей среды (опционально);
- Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации);
- Использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации);
- Возможность дистанционной настройки корректора с помощью SMS сообщений;
- Возможность работы с модулями телеметрии;
- Возможность считывания данных по оптическому интерфейсу;
Дополнительное оборудование:
Дополнительные приборы (в комплект поставки не входят):
- Кабель адаптер оптический КА/О-USB
- внешние блоки питания и модули телеметрии МТЭК-02, БПЭК-02/М (/МТ), БПЭК-04/ЕК, БПЭК-04Ех, БПЭК-05;
- программно-аппаратный комплекс для считывания данных AS-300.
Внимание! Дополнительные приборы (за исключением коммуникационного модуля БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны.
Программное обеспечение (в комплект поставки не входят):
- Программный комлекс «СОДЭК Р Стандарт»;
- Программный комлекс «СОДЭК Р Экстра»;
По согласованию с Заказчиком возможна поставка оборудования:
- фильтра газа ФГ16, который устанавливается перед комплексами СГ-ЭК;
- комплект прямых участков КПУ для комплексов СГ-ЭК с максимальным давлением 1,6МПа для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.
- СГ-ЭК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПРГ
