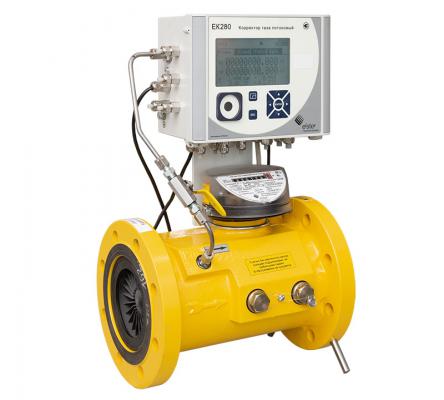

Измерительный комплекс СГ-ЭК-Т-1000/1,6 на базе турбинного счетчика газа TRZ, исп.2+ЕК280 (Ду150)

Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.

Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27

Производитель ООО «РАСКО Газэлектроника»

646 800,00 ₽
В корзину
  • Описание
  • Характеристики

Комплексы для измерения количества газа СГ-ЭК (далее по тексту — комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее — газ), приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях счетчиками газа турбинными или ротационными  и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.

Комплексы СГ-ЭК могут применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

Состав

Комплекс СГ-ЭК состоит из корректора объема газа и счетчика газа в зависимости от исполнения:

  • СГ-ЭК-Р со счетчиком газа ротационным;
  • СГ-ЭК-Т со счетчиком газа турбинным;

Принцип работы

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными или ротационными при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Основные характеристики

  • Диаметр условного прохода Ду,мм:
    • СГ-ЭК-Р: Ду50...Ду100.
    • СГ-ЭК-Т: Ду50...Ду300;
  • Максимальное рабочее давление:
    • с ротационным счетчиком газа: 1,6 МПа;
    • с турбинным счетчиком газа: 1,6 МПа; 6,3 МПа; 10,0 МПа — в зависимости от типоразмера счетчика;
  • Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
  • Диапазон измерения температуры рабочей среды комплекса СГ-ЭК: от −23 °С до +60 °С.
  • Диапазон температур окружающей среды комплекса СГ-ЭК: от −40 °С до +60 °С.
  • Диапазон температур, при котором объем газа приводится к стандартным условиям: от −23°С до + 60°С.
  • Межповерочный интервал 5 лет.
  • Электропитание:
    • от двух литиевых элементов питания со сроком службы не менее 5 лет;
    • от внешнего источника питания.
  • Установка во взрывоопасной зоне.

Выполняемые функции

  • Вычисление приведенного к стандартным условиям объема газа;
  • Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов — суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
  • Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса
  • Дистанционная передача данных архива и технологических данных с помощью программного комплекса СОДЭК Р;
  • Периодический вывод данных на принтер, оснащенный последовательным портом;
  • Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
  • Архивирование основных измеряемых и вычисляемых параметров;
  • Почасовая запись данных в архив за 9 месяцев;
  • Ввод и изменение исходных условий и данных (процедура настройки);
  • Возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).
  • Возможность работы по подставному значению расхода.
  • Контроль температуры окружающей среды (опционально);
  • Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации);
  • Использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации);
  • Возможность дистанционной настройки корректора с помощью SMS сообщений;
  • Возможность работы с модулями телеметрии;
  • Возможность считывания данных по оптическому интерфейсу;

Дополнительное оборудование:

Дополнительные приборы (в комплект поставки не входят):

  • Кабель адаптер оптический КА/О-USB
  • внешние блоки питания и модули телеметрии МТЭК-02, БПЭК-02/М (/МТ), БПЭК-04/ЕК, БПЭК-04Ех, БПЭК-05;
  • программно-аппаратный комплекс для считывания данных AS-300.

Внимание! Дополнительные приборы (за исключением коммуникационного модуля БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны.

Программное обеспечение (в комплект поставки не входят):

  • Программный комлекс «СОДЭК Р Стандарт»;
  • Программный комлекс «СОДЭК Р Экстра»;

По согласованию с Заказчиком возможна поставка оборудования:

  • фильтра газа ФГ16, который устанавливается перед комплексами СГ-ЭК;
  • комплект прямых участков КПУ для комплексов СГ-ЭК с максимальным давлением 1,6МПа для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.
  • СГ-ЭК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПРГ
