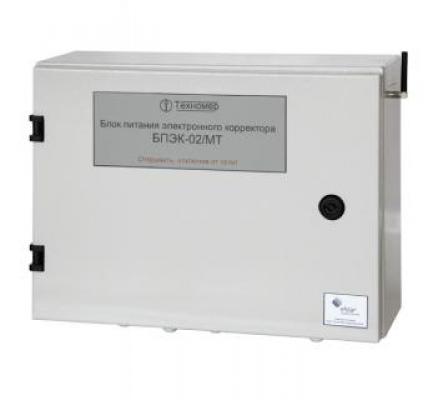

Коммуникационный модуль БПЭК-02/МТ

Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.

Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27

88 380,00 ₽
В корзину
  • Описание
  • Характеристики

БПЭК-02/МТ предназначен для

  • передачи данных с комплексов СГ-ЭК (корректоры ЕК270 или ЕК260), потоковых корректоров ЕК280, ЕК290 на диспетчерский пункт по GSM/GPRS сети;
  • ретрансляции сигналов (линий) двухпроводного интерфейса RS485 (полудуплекс) во взрывоопасную зону;
  • питания электронных корректоров объёма газа ЕК270, ЕК280, ЕК290 и ЕК260, установленных во взрывоопасной зоне, стабилизированным напряжением.

Область применения

  • Cистемы сбора информации с комплексов учета газа СГ-ЭК, потоковых корректоров ЕК280, ЕК290.
  • БПЭК-02/МТ устанавливается вне взрывоопасной зоны.
  • Встроенный GSM/GPRS модем обеспечивает передачу данных с узла учета газа.
  • В состав БПЭК-02/МТ входит модуль функционального расширения МР270, который позволяет осуществить многопользовательский доступ к корректору ЕК260, ЕК270, ЕК280, ЕК290 одновременно. Интерфейс RS485 позволяет подключать внешнее оборудование. Встроенный GSM/GPRS модем позволяет передавать архивные данные сразу на два IP-адреса.
  • БПЭК-02/МТ имеет встроенный аккумулятор, что позволяет сохранять его полную работоспособность, включая функцию передачи данных через GSM/GPRS модем, при отключении сетевого напряжения в течение не менее 24 часов.

Интерфейс

  • БПЭК-02/МТ обеспечивает трансляцию двухпроводного интерфейса RS485 (полудуплекс) во взрывоопасную зону
  • Встроенный в MP270 GSM/GPRS модем подключен к первому интерфейсу модуля, второй интерфейс RS232/RS485 — свободен

Цепи питания

  • Питание БПЭК-02/МТ осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания — 220В.
  • Питание блока питания осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания — 220В.
  • Выходное напряжение искробезопасной цепи питания — 8,6÷9,0В.
  • Искробезопасная цепь питания рассчитана на подключение взрывозащищенных устройств с током потребления до 50мА.
  • Маркировка взрывозащиты — [Ex ib] IIB, СТВ № РОСС RU.ГБ04.Б01191.
  • Блок питания имеет встроенный аккумулятор для резервного электропитания, что позволяет сохранить его работоспособность при пропадании сетевого напряжения в течение не менее 24 часов.

Условия эксплуатации блока питания

  • Диапазон рабочих температур от −20 до +50°С.
  • Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
  • Класс защиты: IP 54.
  • Максимальная длинна соединительного кабеля между ЕК260 / ЕК270 / ЕК280 / ЕК290 и БПЭК-02/МТ — 300м.
  • Срок службы блока питания не менее 12 лет.
