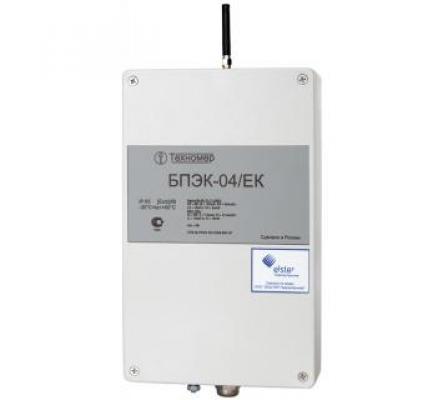

Автономный коммуникационный модуль БПЭК-04/ЕК
Компания «АПГ» работает по всей России. Выгодная цена обусловлена собственными складами и производством в г. Арзамас.
Наши специалисты проконсультируют и помогут с выбором по телефону: 8 (800) 101-57-27
- Описание
- Характеристики
- Состав
Область применения
Системы дистанционного сбора информации с узлов учета газа.
Для сбора данных с небольшого количества ЕК260/ЕК270/ЕК280/ЕК290 по GSM каналу на компьютере владельца узла учета устанавливается программный комплекс «СОДЭК® Стандарт™» версия не ниже 6.х.
Сбор данных по GPRS каналу применяется при необходимости работы с большим количеством корректоров ЕК260/ЕК270 и требует применения программно-технического комплекса «СОДЭК® Экстра™».
Принцип работы
БПЭК-04/ЕК подключается к электронному корректору ЕК260, ЕК270, ЕК280, ЕК290, после чего в корректоре настраивается временной интервал сеанса связи, в пределах которого будет происходить считывание данных. За пределами установленного временного интервала передача данных невозможна. В том случае, если передача данных была инициирована в пределах временного интервала, то она продолжается независимо от его завершения.
Обработку данных, формирование пакетов для передачи, а также управление работой GSM/GPRS-модема осуществляет встроенный микроконтроллер.
Нагрузка на элементы питания происходит только в пределах данного интервала, таким образом, срок автономной работы БПЭК-04/ЕК без замены элементов питания может составлять до 5 лет и зависит от количества используемых элементов питания и длительности установленного интервала сеанса связи.
Функциональная схема автономного коммуникационного модуля БПЭК-04/ЕК
| Маркировка взрывозащиты | [Ex ib] IIB |
| Габаритные размеры (с кабельными вводами), мм | 290×160×90 |
| Материал корпуса | Алюминий |
| Вес | не более 2 кг. |
| Автономное питание | 4 литиевых элементов питания |
| Диапазон рабочих температур | от −30 до +60°С |
| Относительная влажность воздуха | до 98 % при +35 °С и более низких температурах без конденсации влаги |
| Класс защиты | IP65 |
|
Максимальная длинна соединительного кабеля между ЕК260, ЕК270, ЕК280, ЕК290 и БПЭК-04/ЕК (кабель БПЭК-04/ЕК) |
300 м |
| Блок питания | обеспечивает трансляцию интерфейса RS485 во взрывоопасную зону |
| Данные с электронного корректора ЕК260, ЕК270, ЕК280, ЕК290 | передаются по GSM либо GPRS каналу. |
В состав модуля БПЭК-04/ЕК входят источники автономного питания, что позволяет устанавливать его в местах, где комплексы учёта газа дистанционно удалены не только от линий телефонной связи, но и от сетей электропитания. В данном случае становится невозможным подключение коммуникационного оборудования, которое требует дополнительного питания.
